Модифицирование графитизированных конструкционных чугунов

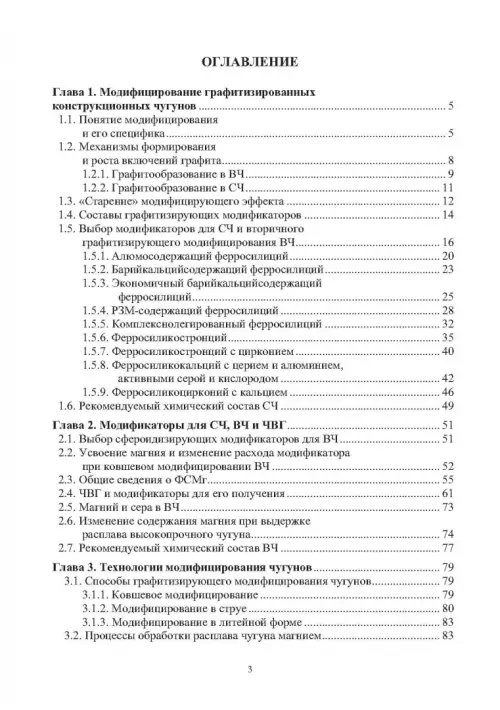

Глава 1. Модифицирование графитизированных
конструкционных чугунов
1.1. Понятие модифицирования и его специфика
1.2. Механизмы формирования и роста включений
графита

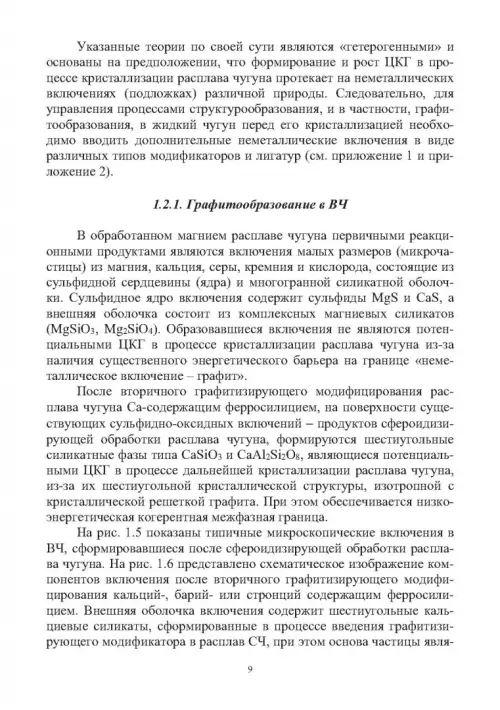

1.2.1. Графитообразование в ВЧ
1.2.2. Графитообразование в СЧ
1.3. "Старение" модифицирующего эффекта

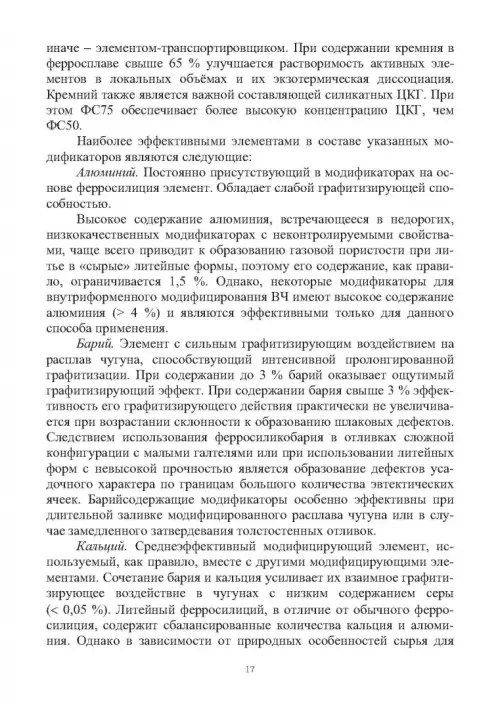

1.4. Составы графитизирующих модификаторов

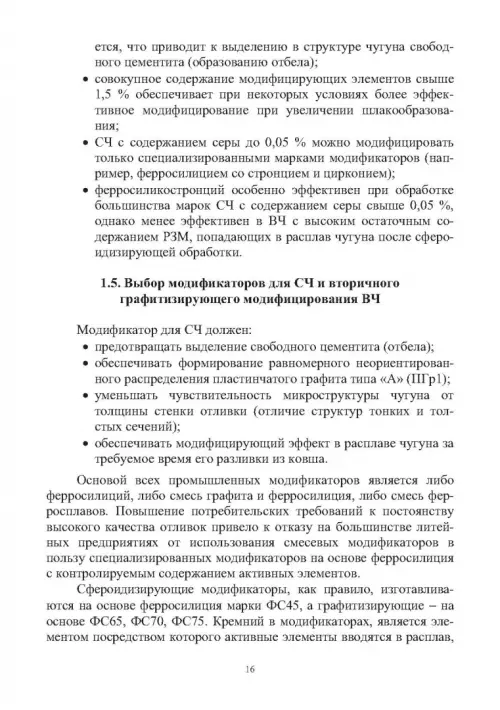

1.5. Выбор модификаторов для СЧ и вторичного
графитизирующего модифицирования ВЧ

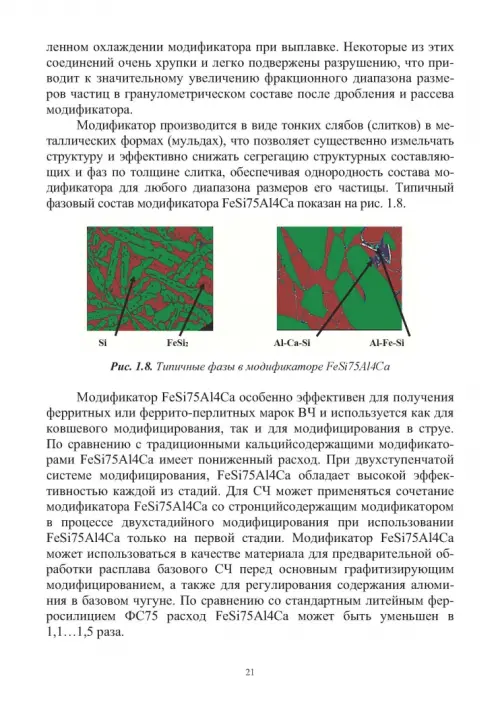

1.5.1. Алюмосодержащий ферросилиций
1.5.2. Барийкальцийсодержащий ферросилиций
1.5.3. Экономичный барийкальцийсодержащий
ферросилиций
1.5.4. РЗМ-содержащий ферросилиций
1.5.5. Комплекснолегированный ферросилиций
1.5.6. Ферросиликостронций
1.5.7. Ферросиликостронций с цирконием
1.5.8. Ферросиликокальций с церием и алюминием,
активными серой и кислородом
1.5.9. Ферросиликоцирконий с кальцием
1.6. Рекомендуемый химический состав СЧ
Глава 2. Модификаторы для СЧ, ВЧ и ЧВГ
2.1. Выбор сфероидизирующих модификаторов для
ВЧ
2.2. Усвоение магния и изменение расхода
модификатора при ковшевом модифицировании ВЧ
2.3. Общие сведения о ФСМг
2.4. ЧВГ и модификаторы для его получения
2.5. Магний и сера в ВЧ
2.6. Изменение содержания магния при выдержке
расплава высокопрочного чугуна
2.7. Рекомендуемый химический состав ВЧ
Глава 3. Технологии модифицирования чугунов
3.1. Способы графитизирующего модифицирования
чугунов
3.1.1. Ковшевое модифицирование
3.1.2. Модифицирование в струе
3.1.3. Модифицирование в литейной форме
3.2. Процессы обработки расплава чугуна магнием

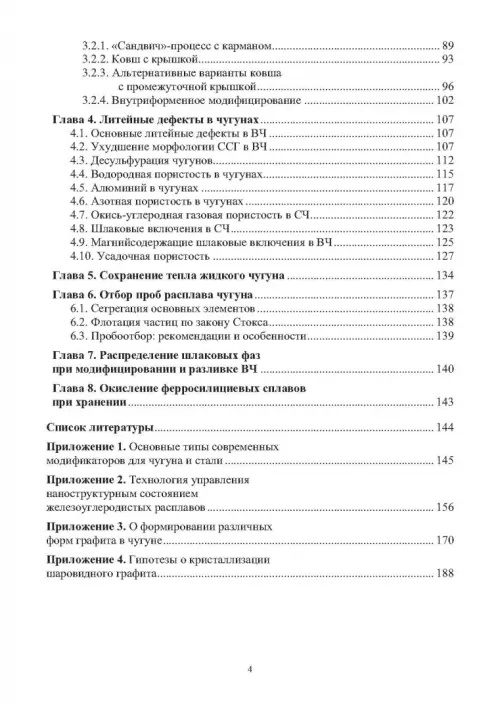

3.2.1. "Сандвич"-процесс с карманом
3.2.2. Ковш с крышкой
3.2.3. Альтернативные варианты ковша
с промежуточной крышкой
3.2.4. Внутриформенное модифицирование
Глава 4. Литейные дефекты в чугунах
4.1. Основные литейные дефекты в ВЧ
4.2. Ухудшение морфологии ССГ в ВЧ
4.3. Десульфурация чугунов
4.4. Водородная пористость в чугунах
4.5. Алюминий в чугунах
4.6. Азотная пористость в чугунах
4.7. Окись-углеродная газовая пористость в СЧ
4.8. Шлаковые включения в СЧ
4.9. Магнийсодержащие шлаковые включения в ВЧ
4.10. Усадочная пористость
Глава 5. Сохранение тепла жидкого чугуна
Глава 6. Отбор проб расплава чугуна
6.1. Сегрегация основных элементов
6.2. Флотация частиц по закону Стокса
6.3. Пробоотбор: рекомендации и особенности
Глава 7. Распределение шлаковых фаз
при модифицировании и разливке ВЧ
Глава 8. Окисление ферросилициевых сплавов при
хранении
Список литературы
Приложение 1. Основные типы современных
модификаторов для чугуна и стали
Приложение 2. Технология управления
наноструктурным состоянием
железоуглеродистых расплавов
Приложение 3. О формировании различных форм
графита в чугуне
Приложение 4. Гипотезы о кристаллизации
шаровидного графита
